一、 我公司高速带锯床产品介绍

我公司引进德国技术系列化生产的高速带锯床，采用不同的配置，可用于以下材料的高速切割：

1、有色金属材料高速切割，如铝板、铝铸件浇冒口、发动机壳体、蜂窝铝、发泡铝、铝锭、工业铝型材、铝棒材和铝管材等；

2、材料高速切割，如石墨、阴极炭块、炭纤维、陶瓷、刹车片、发泡水泥等；

3、晶体材料高速切割，如玻璃、石英、单晶硅、多晶硅、宝石、半导体材料等。

高速带锯床锯切效率高、表面光洁、精度好，已在众多厂家得到应用，起到了节能降耗的作用，为用户创造了效益。

二、 用户要求

切割铝锭：梯形截面上底*下底*高=100*180*100毫米，长度800毫米，锯成5段儿。

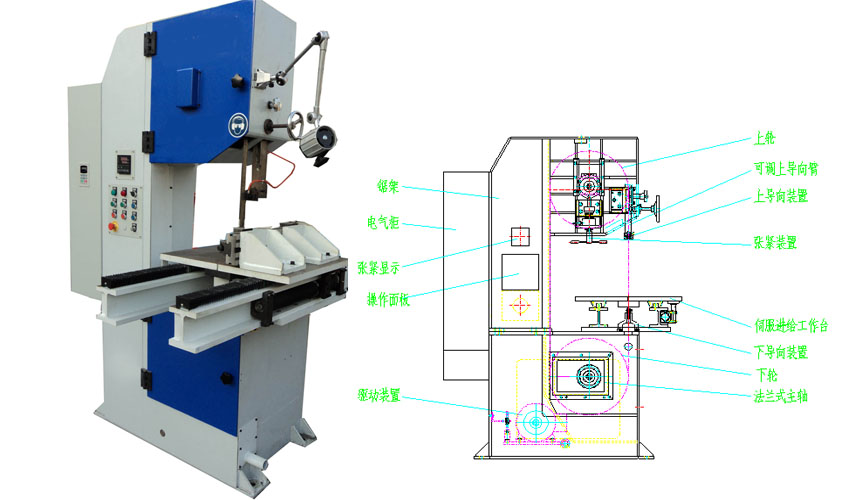

三、 GG520型高速立式带锯床参考照片及结构简图

四 、GG520型高速立式带锯床组成与特点

1． 稳固的组焊式锯架，时效后精加工，增强了高速运转的稳定性；

2． 锯带线速度变频可调，调整范围大，适合不同铝及铝合金材料的高速锯切；

3． 锯带手动张紧装置；可选购张紧力数字显示装置，也可选购上轮断带制动。

4． 滚轮式或夹块式精密锯带导向装置；

5． 上导向臂上下可调，手动机械式。

6． 铝合金带轮，表面硫化硬橡胶，高速运转稳定；

7． 开门断电设计；

8． 伺服电机进给工作台，速度无级调整，工作台上可设计简易工件定位工装。

9． 带调压阀和电磁开关的压缩空气冷却吹扫装置，压缩空气由用户提供。

10．工业酒精加水方式的锯带喷雾润滑装置。压缩空气由用户提供。可选购喷雾润滑装置，使用植物性润滑油，消耗少，可降解，用于有色金属及其合金锯切使用，延长锯带使用寿命。

五、 GG520型高速立式带锯床主要技术参数

1． 轮径：520毫米

2． 锯带速度：500~1800米/分变频可调

3． 喉深：500毫米

4． 喉高：320毫米

5． 锯带电机：5.5千瓦

6． 工作台伺服电机：0.5千瓦

7． 锯带规格：4160*27*0.9毫米

8． 进给工作台尺寸：前后550毫米，左右900毫米（锯带左右对分）

9． 进给工作台行程：400毫米

10． 重量：约1100千克

六、切割流程

1．工作台快退到前端；

2．按切割尺寸对刀，定位工件；可同时放两根铝锭

3．快进工作台到即将切割位置；

4．调整好切割速度和进给速度；

5．启动锯带，锯带开始运转；

6．工作台进给启动，开始切割；

7．切割完毕，工作台进给停止；

七、主要外购件

1．变频器：台达，面板调速

2．伺服电机调速：选用台达电机和控制器

3．导轨和丝杠：台湾品牌

4．轴承：哈尔滨轴承

5．主电机：西门子贝得电机

4．一年质保期到，付清5%余款。

八、质保期

交付后一年
