一、主要用途

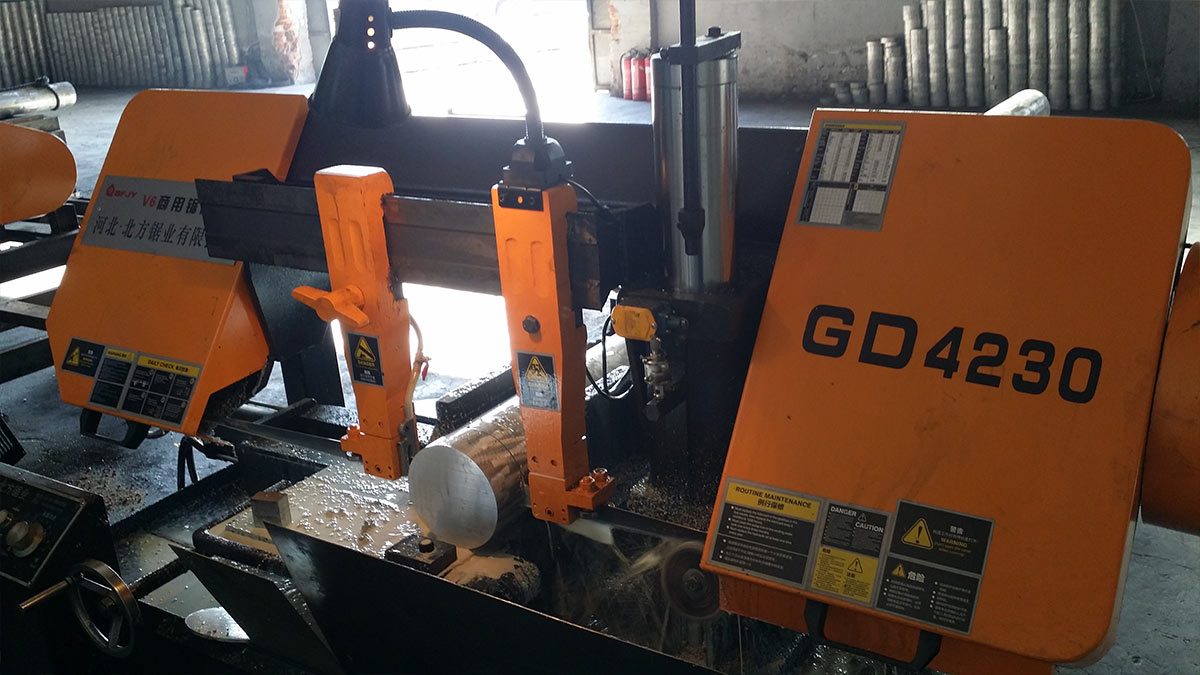

GD4230卧式带锯床是本公司自行设计开发的新一代带锯床。双柱导向，油缸升降，性能可靠，外型美观。柱子表面均涂硬铬，防磨损，精度高，增加机床使用寿命。液压升降，无级调速，可自行设定范围，容易达到良好锯切条件。机床采用液压夹紧，操作方便。锯条使用轴承和可调式钨钢片导向，确保锯切精度。

本锯床适用于切割高度≤300mm，宽度≤500mm的大型钢胚，在选取适当的参数调整不同速度后，可切割各种软硬的黑色或有色金属材料，是大、中型企业节能的理想切割设备。

二、主要技术参数

三、性能及配置

● 主副双柱结构，技术成熟，精度高，表面经镀铬处理美观、防锈。

● 采用液压油缸自动夹钳，轻松省力。

● 锯带主切削速度，采用皮带三级调速，操作简单，使用可靠，有利于延长锯条寿命。

● 主要液压原器件、密封件选用液压原件，使用寿命长、可靠性好，无故障时间长。

● 主要电器原器件选用正泰集团、天正、安邦信及台湾台达等原器件，使用寿命长、可靠性好，无故障时间长。

● 锯带配有柔性钢刷，可充分及时清除锯带齿部铁屑，延长锯带使用寿命。

● 锯带选用34×1.4可增强对硬度较高的合金材料的锯切能力，大大减少锯切中的断带现象，提高使用质量。

四、工艺及品质

● 全新的完全符合标准，并经严格检查合格的产品。

● 主要结构（如床身、锯架等）采用表面喷砂及震动时效（去除内应力工艺），可确保消除内应力，增加表面附着力。

● 采用德国工艺技术及管理技术的全过程品质控制。

● 主传动蜗杆采用：下料→粗加工→调质→精加工→表面淬火→磨齿工艺。

五、GD4230执行技术标准

本机床遵守：JB/T4318.3—2002 《卧式带锯床 精度检验》

JB/T4318.4—2002 《卧式带锯床 技术条件》

JB16454—1996 《带锯床安全防护技术条件》
